一、震后可恢復快裝多高層裝配式鋼結構體系

震后可恢復快裝多高層鋼結構體系由節能減震的鋼框架-支撐結構體系和鋼肋預應力混凝土疊合板、三明治混凝土復合外墻板、暗框混凝土復合內墻板和預制樓梯組成。震后可恢復快裝多高層裝配式鋼結構體系可實現90%以上的預制裝配率，具有標準化程度高、安裝簡單、施工工期短、產品質量高、節能環保、成本低廉等優點。

震后可恢復快裝多高層裝配式鋼結構體系采用可更換屈曲約束梁柱節點、可更換耗能元件的屈曲約束支撐（或含可更換U形鋼板阻尼器），樓板可采用鋼肋預應力混凝土疊合板，外墻板采用三明治混凝土復合外墻板，內墻板采用暗框混凝土復合內墻板，樓梯采用預制樓梯。

該體系所采用的梁柱連接節點和支撐作為結構抗側體系，節點和支撐在震后均可檢測損傷情況，如有破壞，僅需更換耗能元件即可恢復相應功能，修復時間短，成本低；鋼肋預應力混凝土疊合板生產效率高、生產成本低、運輸方便，且在施工階段無需支設臨時支撐，可降低措施費；三明治混凝土復合外墻板輕質高強（每平方米重量降至140kg）、保溫性能好（節能水平達到85%）、抗震性能好，外墻板與主體結構連接采用柔性連接節點，安裝速度快（可達到10分鐘安裝一塊）、減震性能好（在九度大震下的振動臺試驗中，外墻板整體保持完好）。該體系的推廣應用，能夠實現標準化設計、工業化生產、裝配化施工、一體化裝修，能夠推動建筑產業現代化、實現綠色可持續發展理念。

二、全預制可拆卸暗框架板式別墅/施工用房

1全預制可拆卸暗框架板式別墅

項目位于我國河北省唐山市地區，為2層的裝配式鋼結構別墅，設計使用年限50年，抗震設防烈度8度，結構體系為暗鋼框架板式結構。

設計方案緊扣“裝配式、可持續、綠色環?！钡睦砟?，充分發揮鋼結構建筑和裝配式建筑的優勢，安全可靠，施工快捷，舒適度高，可循環使用。該結構使用了暗鋼框架板式結構體系，實現了墻、柱、梁一體化；外墻板采用完全組合的三明治式復合墻板；內墻板采用輕質復合內墻板；樓板采用全預制混凝土樓板；屋面板采用三明治式復合屋面板；節點均采用螺栓連接；基礎采用柱下預制獨立基礎。建筑設計滿足節能75%的要求，設備與裝修采用管線分離技術。具有結構、保溫、裝飾一體化，拆裝方便，可循環使用等優點。

方案關鍵技術

一．含暗鋼框架的三明治式復合外墻板

本方案采用含暗框架的三明治式復合外墻板。外墻板主體組成如圖1.2所示。墻板邊緣設有暗框架，H型鋼柱和鋼梁的翼緣與腹板范圍內填充混凝土并形成PEC結構，復合墻板主體采用GFRP帶肋復合墻板，墻板由內外混凝土面層和中間的保溫層組成，兩側的混凝土面層采用帶肋C30普通混凝土，復合墻板兩側的混凝土面層與中間的聚苯乙烯泡沫板通過玻璃纖維特質的保溫連接件（GFRP連接件）復合在一起。結構連接簡單，自重小、保溫隔熱性能好。由于暗框架與混凝土面板是一體的，設計時可充分考慮墻板對結構的剛度貢獻，在結構分析時將復合墻板等效成單壓桿模型。墻板的連接均為螺栓連接，拆裝方便，可循環使用。

二、含暗鋼框架的輕質復合內墻板

含暗框架的輕質復合內墻板由鋼暗框架和墻板主體構成，二者通過栓釘連接。墻板主體采用輕質復合內墻板，兩側為混凝土面層，中間為輕質填充材料，鋼絲網片和斜插鋼絲將二者緊密相連。這種內墻板結構簡單，自重較輕，安裝速度快。

三、全裝配鋼-混凝土組合梁

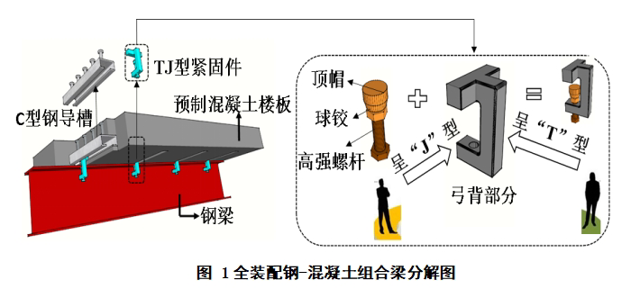

全裝配鋼-混凝土組合梁屬于一種新型全裝配式組合梁體系，主要包括：全預制樓板、預埋于全預制樓板內的鋼導槽、緊固件和鋼梁。具有無現場濕作業，加工、安裝精度要求低，實現了鋼-混凝土樓板組合梁體系的全裝配，安裝速度快、便于拆卸、替換、可修復和循環使用。其基本形式如圖1.4所示。

四、節點連接

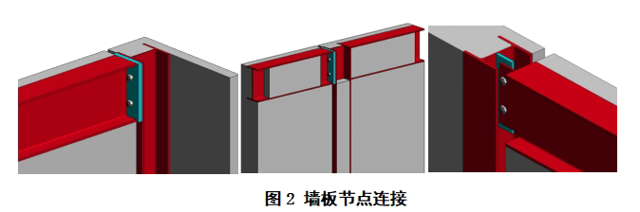

節點均為螺栓連接，安裝快捷，拆卸方便，可循環使用，大大降低了房屋使用成本。墻板之間節點連接如圖圖1.5所示，鋼柱弱軸方向，結構采用腹板高強螺栓連接（鉸接）；鋼柱強軸方向，結構采用端板連接。

為解決傳統柱腳與基礎連接采用錨栓+50mm厚細石混凝土灌注現場濕作業多、安裝效率低的難題，本工程將鋼連接件直接預埋在預制混凝土基礎上，基礎與鋼柱通過兩個U形鋼板和高強螺栓連接，實現了結構可拆卸、循環使用，同時便于運輸。

2全預制可拆卸施工用房

設計方案緊扣“裝配式、可持續、綠色環?！钡睦砟?，充分發揮鋼-混組合結構建筑和裝配式建筑的優勢，安全可靠，施工快捷，舒適度高，可循環使用。該結構使用了暗鋼框架板式結構體系，實現了墻、柱、梁一體化；外墻板采用完全組合的三明治式復合墻板；內墻板采用輕質復合內墻板；樓板采用全預制混凝土樓板；屋面板采用三明治式復合屋面板；節點均采用螺栓連接；基礎采用柱下預制獨立基礎或預制筏板基礎。建筑設計滿足節能75%的要求，設備與裝修采用管線分離技術。具有結構、保溫、裝飾一體化，拆裝方便，可循環使用等優點。

應用情況：

山東大學晶體樓項目：項目位于濟南市山東大學中心校區，三四層采用鋼肋預應力混凝土疊合板

濟南市濟陽縣第二實驗小學教學實驗樓:項目位于濟南市濟陽縣，總建筑面積10382平方米，地上結構五層，局部六層。主體結構采用鋼框架-支撐結構體系，圍護結構采用三明治混凝土復合外墻板，外墻板與主體結構連接采用新型“下托上拉式”外墻板柔性減震連接節點。

安徽蚌埠大禹家園公租房項目：項目位于安徽省蚌埠市，主體結構采用鋼框

架-支撐結構體系，圍護結構采用三明治混凝土復合外墻板，外墻板與主體結構連接采用新型“下托上拉式”外墻板柔性減震連接節點。

青島市洋河鎮警務便民服務中心項目：項目位于青島膠州市洋河鎮。結構形式為鋼框架結構，圍護結構采用三明治混凝土復合外墻板，墻板與主體結構連接采用新型“下托上拉式”外墻板柔性減震連接節點。樓板采用鋼肋預應力混凝土疊合板
