回轉窯結圈是鐵礦氧化球團生產中常見的事故，如果預防、處理不及時，將造成生產停產、減產甚至重大安 全事故，處理時還會(huì )消耗大量勞動力，甚至損壞回轉窯的耐火材料?；诖?，我們開發了該球團回轉窯監測和預 測系統。
系統借助優秀的算法和先進的工業傳感器，在線實時監測窯頭火焰形狀、回轉窯結圈及耐材蝕損狀況及窯外 壁溫度分布，在此基礎上結合結圈厚度模型及耐火材料侵蝕厚度模型，實現窯內生產結圈及耐材損狀況的實時可 視化及預測，對延緩窯內結圈、延長耐材壽命具有重要作用。

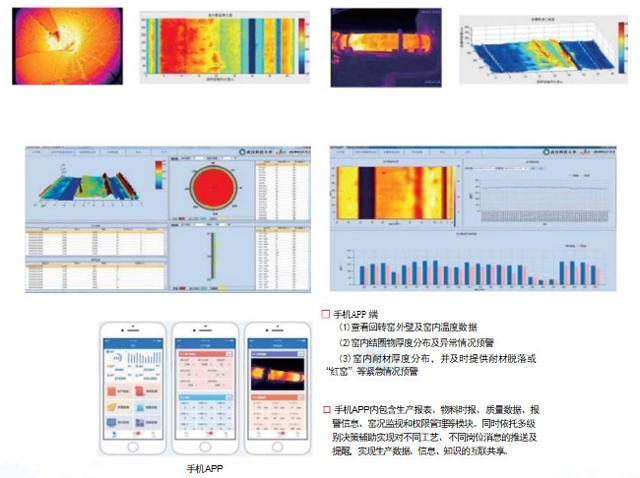

回轉窯監測系統分為窯頭監測和窯體監測兩部分。窯頭監測功能是采用高清工業溫度成像儀伸入窯頭內進行 視頻拍攝，可實時清晰顯示窯頭火焰形狀、球團運動軌跡、結圈分布及耐材情況，并可根據要求顯示火焰最高溫 度等信息，有利于球團廠對窯內情況及時做出判斷，為熱工參數控制提供基礎。窯體監測功能則是利用紅外成像 儀實時獲取回轉窯外壁溫度，實時監測回轉窯外溫度分布情況，為球團廠操作提供實時參考，另外結合結圈厚度 模型和耐材厚度蝕損模型，可實時顯示窯內結圈物的厚度及在窯內的分布狀況，以及耐材脫落情況。同時，系統 還提供按日期時間段進行筒體外壁溫度、結圈厚度、結圈生長及耐火材料脫落厚度數據查詢和導出等功能。
已有技術、產品、基礎：該系統已經在武鋼資源集團程潮鐵礦球團回轉窯生產線、揚州泰富球團回轉窯生產 線、武鋼資源集團鄂州球團回轉窯生產線上取得了成功應用，其中在程潮球團已穩定運行超過2年。
