天線作為無線電波接發裝置廣泛應用于通信、雷達、導航、廣播、電視等無線電設備中，而天線振子是天線上的必不可少的重要元器件，具有導向和放大電磁波的作用，使天線接收到的電磁信號更強。天線振子傳統設計常采用全金屬結構，加工方式常采用焊接、鉚接等工藝，其加工過程復雜、材料利用率低、成本高，難以適應輕量化、高性能、批量化生產要求。本成果圍繞高性能輕量化無線電信號接發裝置結構功能一體化設計，針對無線電波接發裝置天線振子，通過熱塑性工程塑料的高精密、高一致性、批量化注塑成型技術和表面金屬化技術來解決天線振子的加工成型，大幅降低了生產成本和加工效率，實現了此類元器件輕量化、高性能的技術突破。
以下為圍繞雷達用天線振子展開的一個研究實例：本研究開展了雷達用高性能塑料結構功能件一體化技術研究，經材料選型、工程塑料改性、天線振子工作面金屬化、材料模型建立、振子結構數值仿真、注塑工藝設計，完成了工程塑料力學性能測試、涂層附著力與導電率測試、結構功能優化及雷達振子結構樣件3D打印等內容。大大降低雷達單元重量和制造成本，縮減了生產周期，制件重量降低50%左右，生產加工周期縮減30%，具有極大的技術優勢，不僅推動高性能工程塑料在現代雷達裝備上的規?；瘧?，同時也將大幅降低零部件的生產成本和加工效率。

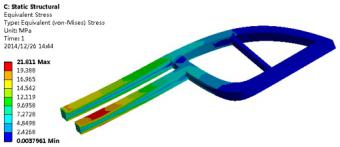

結構優化前應力應變分布

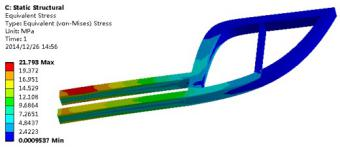

結構優化后應力應變分布
不同材料的天線骨架靜力學分析

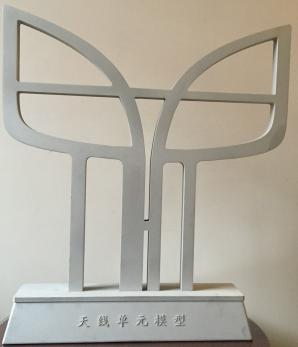

雷達天線振子3D打印樣件
